★ 本文中的流量数据是在常温常压下打纯净水测试所得，实际使用受压力、介质特性等具体因素影响，仅供参考。
产品简介

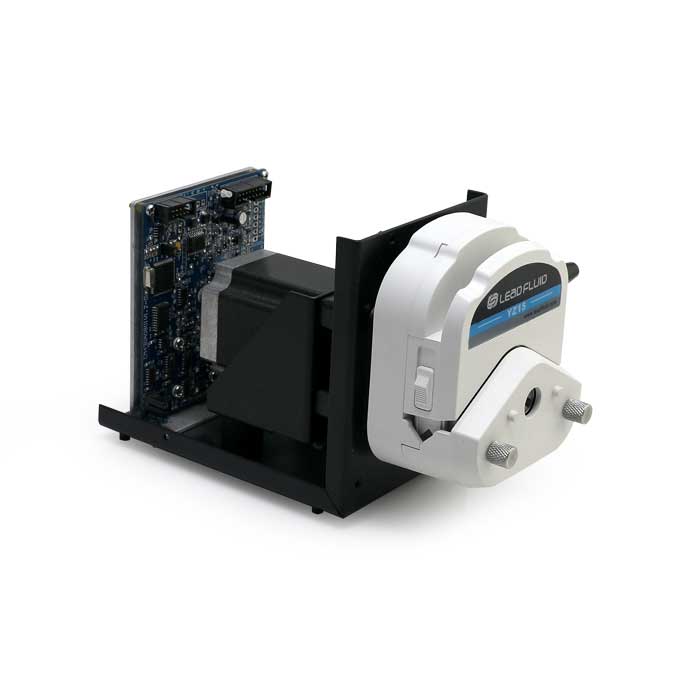

■使用高精度57型步进电机，转速范围0.1-150rpm，配合简易固定支架，具有流速控制精度高、流量范围广、电机寿命长、安装空间小、噪音低等特点，主要在仪器、设备中配套使用；
■可匹配雷弗YZ15、YZ25、YT15、YT25、DT系列、DG系列、BZ系列等多款高性能泵头；
■可面板固定或底板固定，安装方便，可靠性强；
■选配雷弗电路板，能够精准地控制蠕动泵的转速、启停、正反转等动作，并输出转速及启停信号；支持RS485通讯，兼容MODBUS协议；

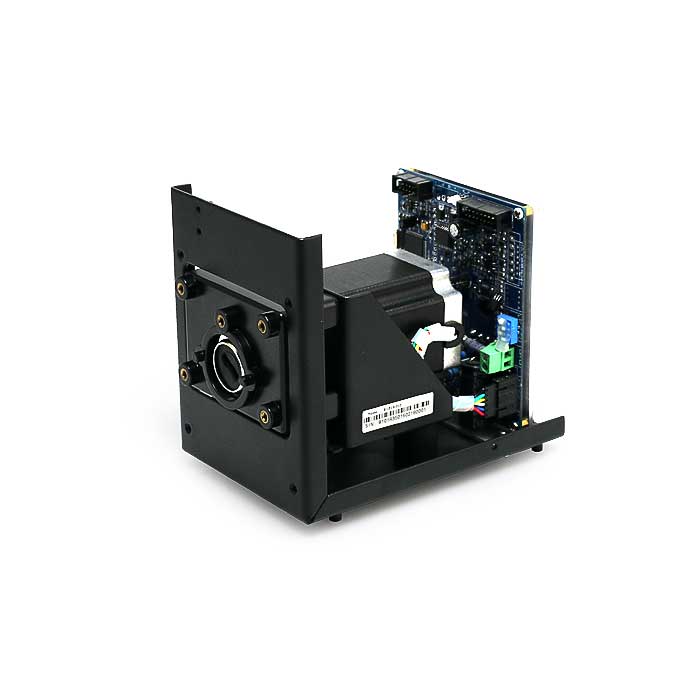

■电路板外置时，建议选用安装空间较小的B150MD-A型蠕动泵；电路板后置时，建议选用底部支架较长的B150MD-B型蠕动泵。
电机规格
■ 适用转速范围 0.1-150rpm
■ 步距角：1.8°
■ 相数：2
■ 相电压：4.0V
■ 相电流：2A
■ 相电阻：2Ω±10%
■ 相电感：4.2mH±20%
■ 绝缘电阻：≥100MΩ
■ 接线定义：红线-A、绿线-C、黄线-B、蓝线-D
| 适用泵头 | 通道数 | 适用软管（mm） | 单通道流量 （毫升/分钟） |
| DG6-1 (6滚轮) | 1、2、3、4 | 壁厚0.8～1，内径≤3.17 | 0.0002～49 |
| DG10-1 (10滚轮) | 1、2、3、4 | 壁厚0.8～1，内径≤3.17 | 0.0001～41 |
| DT10-18 | 1、2 | 13#14#壁厚0.8～1，内径≤3.17 | 0.0002～82 |
| YZ15 | 1 | 13#14#19#16#25#17#18# | 0.006～570 |
| YZ25 | 1 | 15#24# | 0.17～425 |
| YT15 | 1 | 13#14#19#16#25#17#18# | 0.006～570 |
| YT25 | 1 | 15#24#35#36# | 0.17～725 |
| DT15-14 | 1 | 19#16#25#17# | 0.066～560 |
| DT15-24 | 2 | 19#16#25#17# | 0.066～330 |
| BZ25-24 | 1 | 24# | 0.28～420 |
| BZ25-15 | 1 | 15# | 0.17～250 |
| BZ15-16 | 1 | 16# | 0.08～120 |
| BZ15-14 | 1 | 14# | 0.02-32 |
以上流量数据是在常温常压下打纯净水测试所得，实际使用受压力、介质特性等具体因素影响，仅供参考。
适用泵头
B150MD-A 尺寸图
B150MD-B 尺寸图
